Batteriform

Batteriform

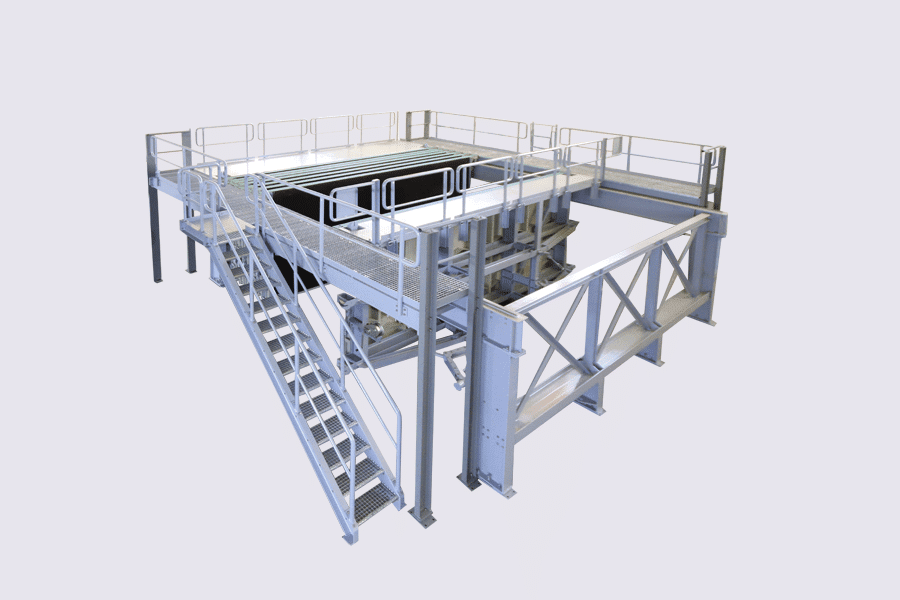

Batteriformen används för vertikal tillverkning av prefabricerade betongdelar med släta ytor på 5 sidor. Batteriformen innehåller flera formbord upphängda i en ram.
För att minska trycket vid gjutning spänns formborden fast mellan en fast vägg (ändpanel) och en rörlig vägg. Batteriformen möjliggör kostnadseffektiv produktion av komplexa och extremt högkvalitativa betongkomponenter med höga krav och minimala toleranser.

Alla varianter av batteriformar består i princip av ett antal identiska skiljeväggar.  Betongen hälls in uppifrån.

Konstruktionen med en fast vägg i kombination med flera rörliga formar och en rörlig vägg kallas monokonstruktion. I duplexkonstruktionen (dubbelbatteri) är den fasta centrala väggen placerad mellan de rörliga formborden och de två rörliga väggarna.

BT innovation GmbH utvecklar kundspecifika batteriformar; inklusive montering och idrifttagning. Antalet och storleken på betongkamrarna skräddarsys individuellt. Formbord upp till en maximal storlek på 16m x 4,5m kan tillverkas i ett stycke utan sömmar eller fogar. Stålpanelerna är specialvalsade, finkorniga, blästrade och slipade enligt den överenskomna Rz-grovheten för släta stålformar.

Tillgång till de öppnade betongkamrarna och avformning är lätt tack vare BT-konstruktionen. Kamrarna öppnas och stängs mekaniskt eller elektriskt. Lätt underhållsteknik säkerställer att de enskilda formborden är stagade.

Batteriformssidan kan öppnas, vilket underlättar avformningsprocessen. MagFly® AP-systemmagneten med den beprövade MagFly®-tekniken för enkel placering och justering av form och magneter förenklar form-, fönster- och dörr-ursparingar. Med en vidhäftningskraft på 22.000 N och en vikt på endast 5,40 kg har den det bästa vidhäftningsförhållandet i sin klass över hela världen.

Batteriformar var ursprungligen populära i slutet av 1960-talet och början av 1970-talet – men det var den ökade användningen av t.ex. självkompakterande betong de senaste åren som användningen av batteriformar har ökat betydligt över hela världen.

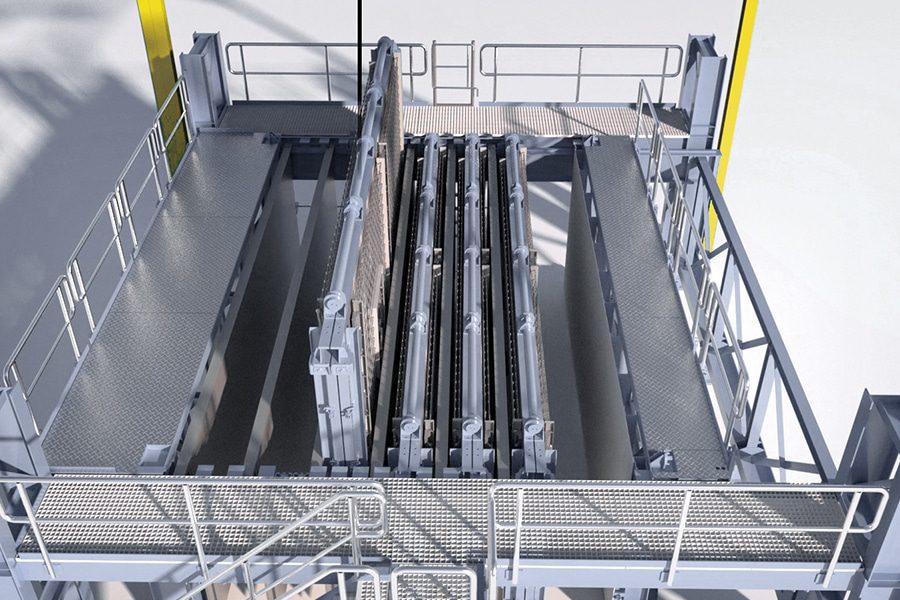

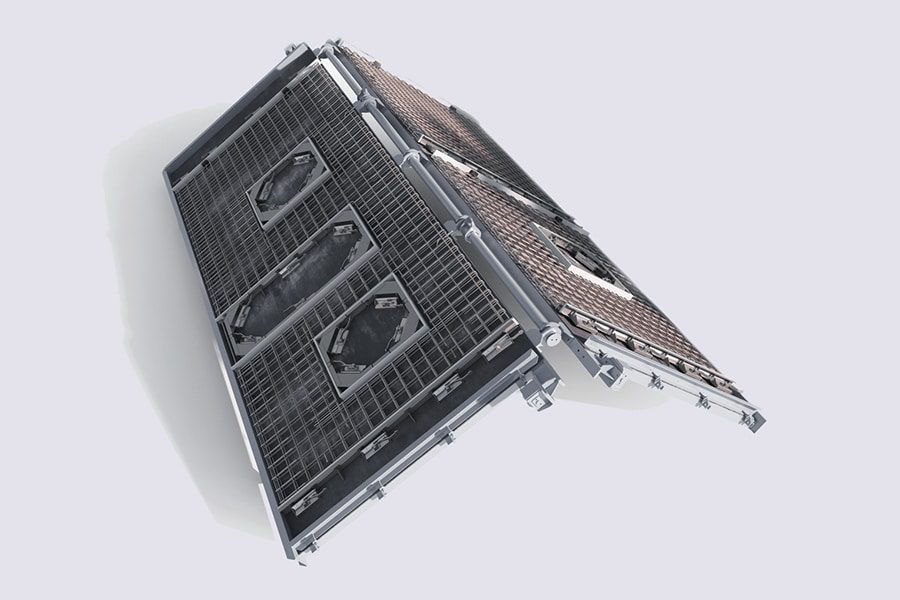

För en snabbare produktion: BT innovation har patenterat ett formbord typ Fjäril, för snabbare tillverkning. Efter cirka 4 timmar (med en hållfasthet på 3-8N / mm²) kan de färdiga delarna tas bort från batteriformen tillsammans med formen och lagras utanför batteriet för att härda. Batteriformen är omedelbart ledigt för nästa gjutning. Du kan läsa mer om formbord typ Fjäril här .
